Cubículos e Painéis Elétricos
Segurança e eficiência para seus projetos
A APS Soluções possui mais de 20 anos de grande conhecimento no desenvolvimento de Cubículos e Painéis Elétricos de Baixa e Média Tensão. Desde grandes edifícios, passando por indústrias até hospitais, esses equipamentos desempenham papel fundamental na proteção e distribuição de energia elétrica.
Os segmentos de indústria atendidos são diversos: alimentício, siderúrgico, papel e celulose, agropecuário, minerador, petroquímico, farmacêutico, açúcar e álcool, automotivo, etc.
- ❯Elaboração e execução de projetos customizados
- ❯Soluções para todo tipo de planta
- ❯Amplo estoque ABB de Baixa e Média Tensão (peças genuínas)
- ❯Rápido atendimento e entrega
- ❯Homologação ABB para a fabricação de painéis
- ❯Engenheiros e técnicos experientes em campo e projetos complexos
Cases de Sucesso

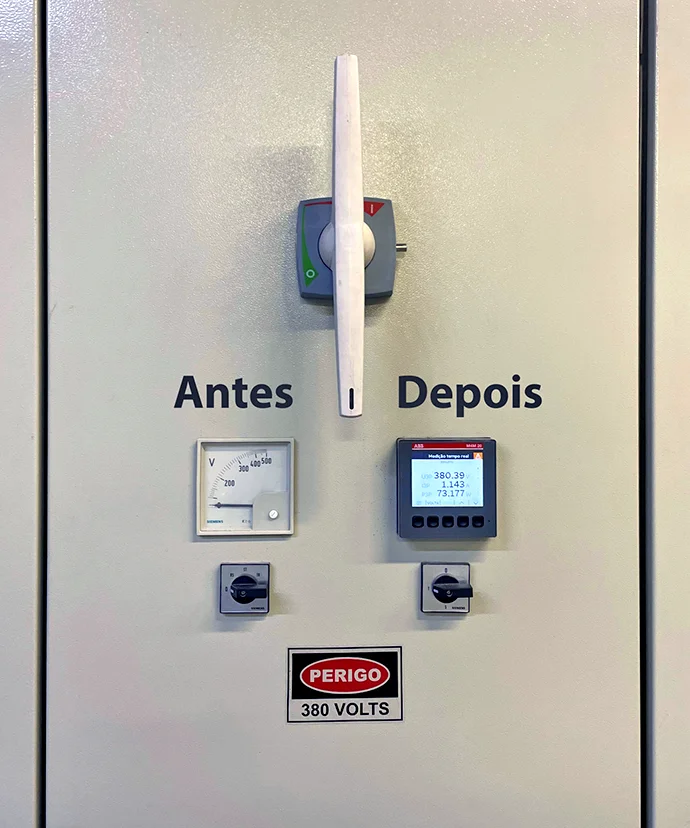

Retrofit e Integração de Multimedidores

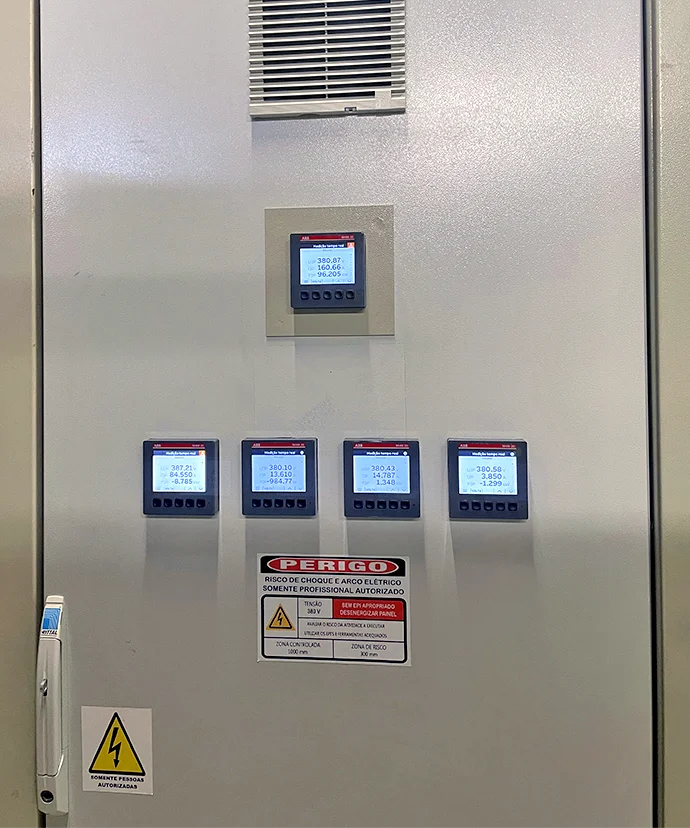

A APS Soluções realizou um projeto de modernização na planta de uma grande indústria alimentícia em São José do Rio Pardo-SP, promovendo uma gestão de energia mais inteligente e eficiente. O desafio era substituir os multimedidores antigos, tanto analógicos quanto digitais, e integrá-los via rede, sem causar paradas na produção.

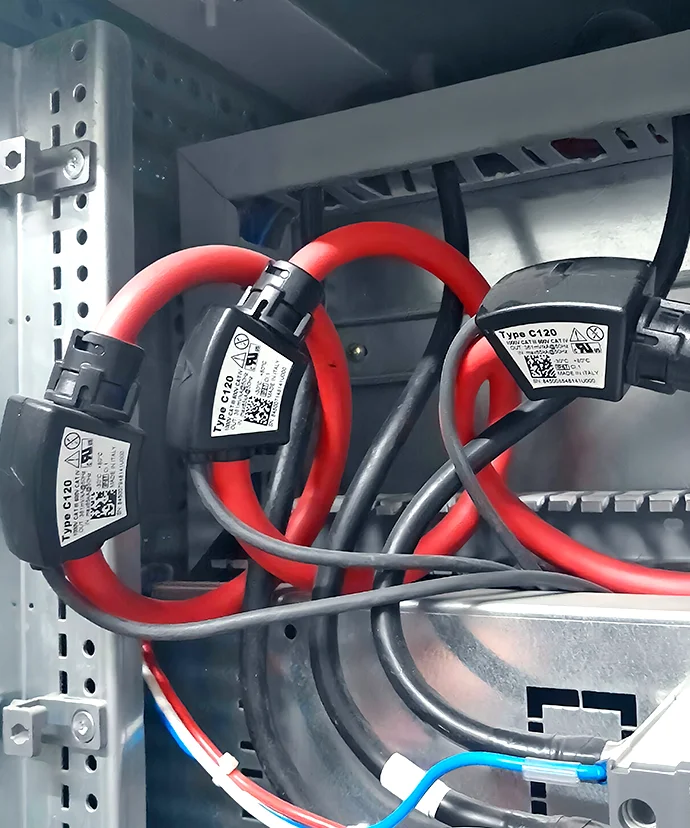

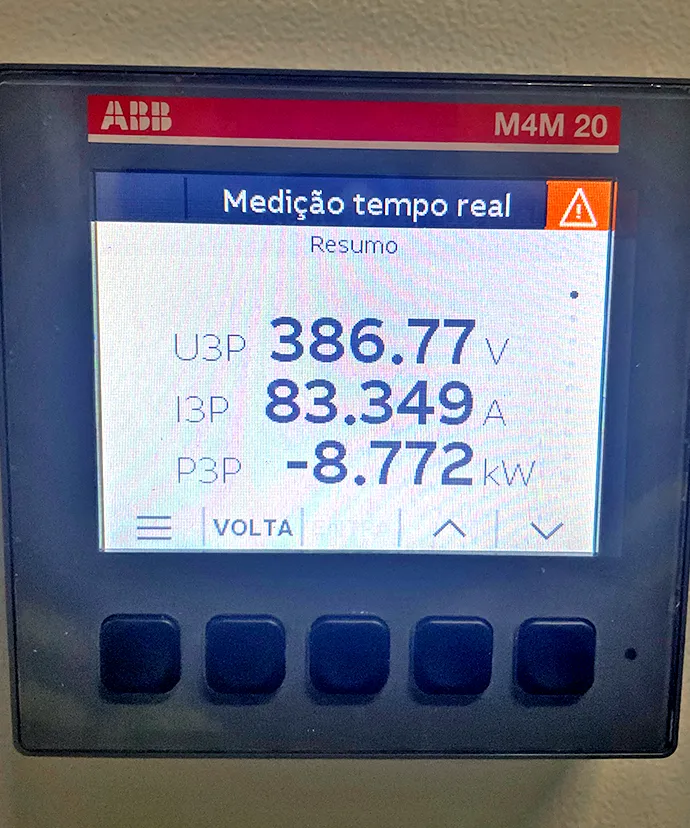

Com um plano de engenharia aplicada, nossa equipe implementou os multimedidores M4M-Rogowski da ABB, que utilizam sensores avançados de corrente e tensão, reduzindo em até 80% o tempo de instalação, e oferecem mais segurança para instalação e para os operadores. A solução foi complementada pelo SCU100, concentrador que integra e transmite os dados à rede de gestão.
O resultado foi a modernização completa do sistema de medição, com automação em rede, identificação precisa de setores com alto consumo energético e um plano estratégico para melhoria da eficiência e expansão futura da planta.
Excelência em projeto desafiador e 100% customizado

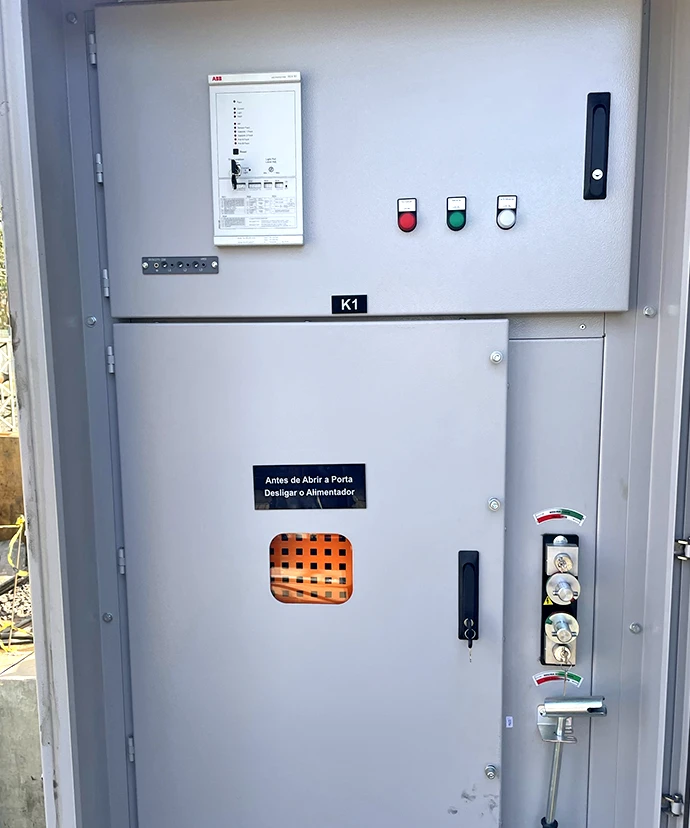

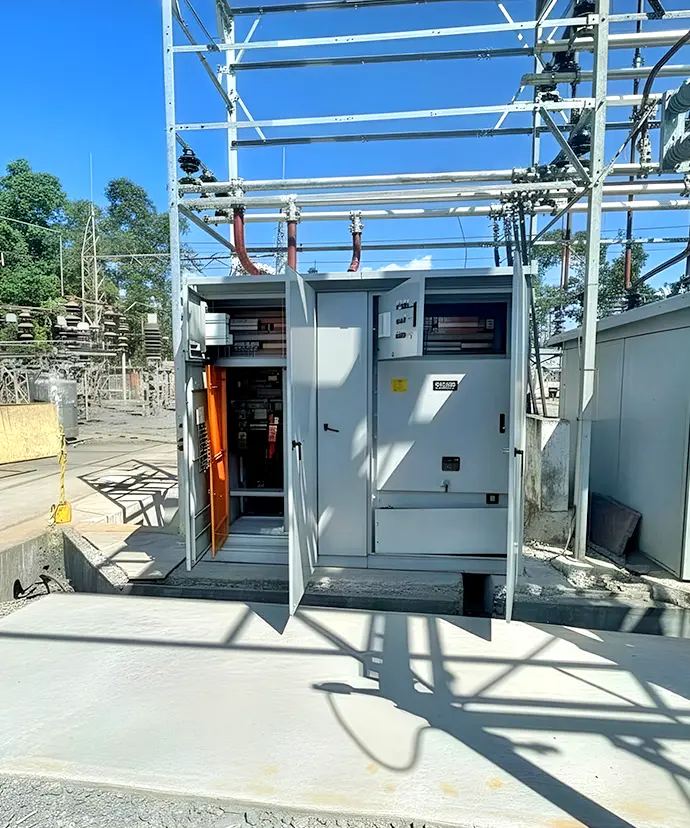

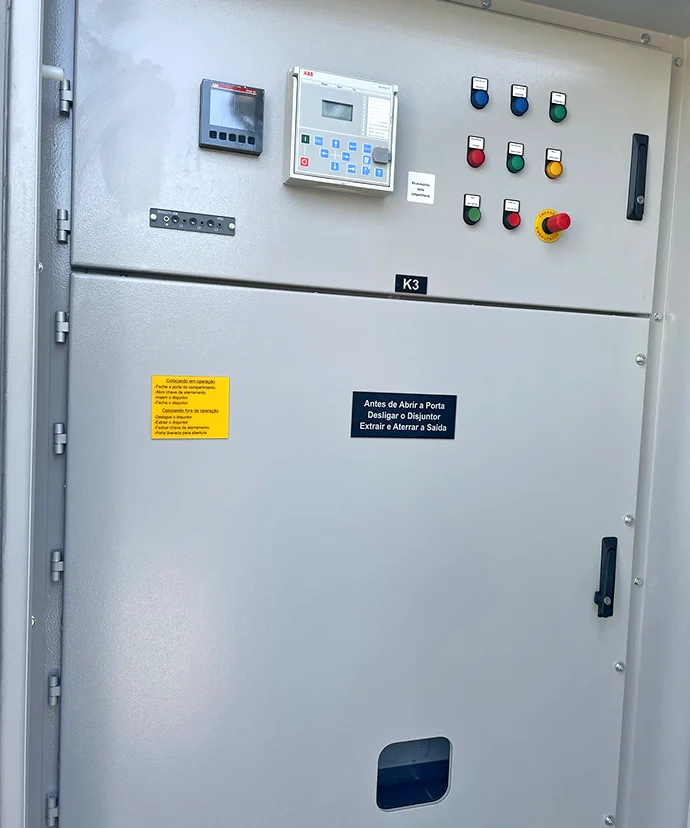

Objetivo: desenvolver um sistema de alimentação de um transformador de 13.500 kW, bem como a partida de um forno em estrela-triângulo em 13.800 V para uma empresa do segmento de siderurgia, em Minas Gerais.
O alto grau de requisitos técnicos, a criticidade do processo e a agressividade do local de instalação tornaram o projeto bem peculiar. O trabalho da APS Soluções envolveu o desenvolvimento do projeto, montagens, testes, serviços em campo e comissionamento ao start-up do projeto.
Com visitas, reuniões e estudos em conjunto com o cliente, foi possível o entendimento total das necessidades e requisitos técnicos do processo. Nossos engenheiros conseguiram desenvolver uma solução totalmente customizada e segura com os equipamentos de alta tecnologia da ABB Média Tensão.
A solução fornecida pela APS seguiu rigorosamente as normas IEC62271-200 e NR10, com a utilização de produtos de ponta da ABB, como os disjuntores a vácuo VD4, chaves seccionadoras NAL e relés de proteção da linha Relion REF615.
Linha de Painéis
Painel Disjuntor Onboard - SPMA
O acionamento eletromecânico é completo, tais como bobina de abertura, bobina de fechamento, bobina de mínima, bloqueio Kirk, contador de manobras e contatos auxiliares.
Os relés de proteção indireta modelos REJ601 e REF615 ABB atendem às normas de segurança vigentes e protocolos de comunicação IEC61850+Modbus.
O Disjuntor Onboard – SPMA está em conformidade com as normas IEC 62271-100 e NR-10.
Painel Unisec
Características principais:
❯ Tensão nominal de até 24kV;
❯ Corrente de curto-circuito de até 25kA;
❯ Corrente nominal de 630A e 1250A;
❯ NBR IEC 62271-200 / IAC / AFL / LSC2A-PM;
❯ Disjuntor removível a vácuo;
❯ Seccionadora de aterramento.
Painel UniGear ZS1
Características principais:
❯ Tensão nominal de até 24kV;
❯ Corrente nominal de até 4000A;
❯ Corrente de curto-circuito de até 50kA;
❯ NBR IEC 62271-200 / IAC / AFLR / LSC2B-PM;
❯ Contator e Disjuntor a vácuo ou SF6.
Painel System pro E Power Baixa Tensão
Características principais:
❯ Tipos de segregação: 1, 2a, 2b, 3a, 3b, 4a e 4b;
❯ Corrente de até 6300A;
❯ Corrente de curto-circuito até 120kA.
